  FLUJO LAMINAR Y TURBULENTO - REGISTRADOR DE LÍNEAS DE CORRIENTE



Objetivo:

Visualizar las líneas de corriente en un flujo potencial bidimensional, construir gráficamente la correspondiente familia de líneas equipotenciales, y representar cualitativamente el campo de velocidades en este flujo, utilizando para ello un dispositivo registrador de líneas de corriente.

Materiales:

  • Aparato registrador de líneas de corriente.
  • Solución de tinta (ya preparada).
  • Hoja A4 de papel terciopelo.
  • Jeringa y aguja hipodérmica.
  • Arena fina.
  • Rociador.
  • Plantilla para recorte.
  • Trincheta.
  • Regla graduada.
  • Placa de madera.

Fotografías:

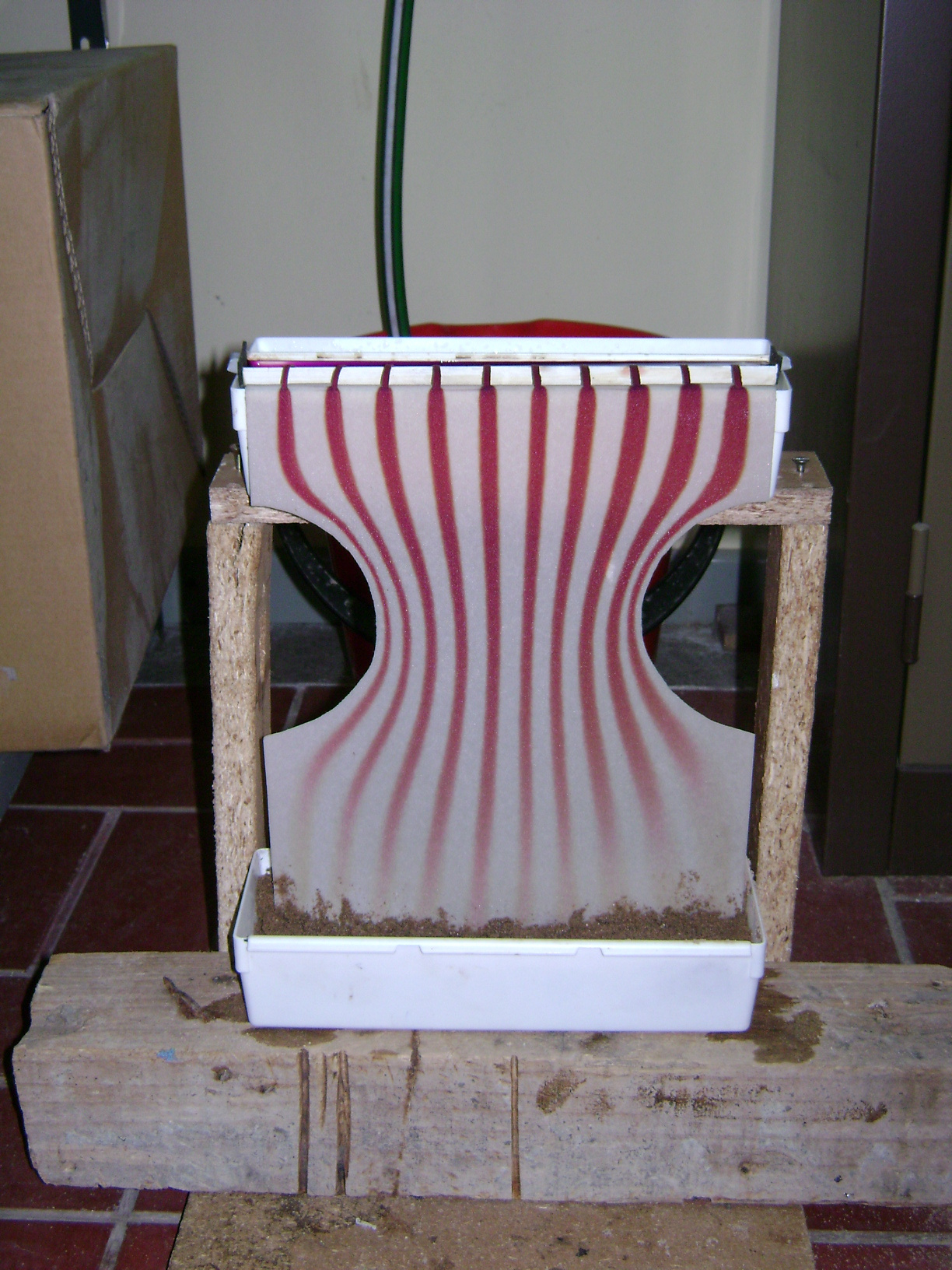

Figura 1 - Visualización del registrador de líneas de corriente. Se observa el recipiente superior lleno de agua, el inferior con arena y la canaleta llena de tinta.

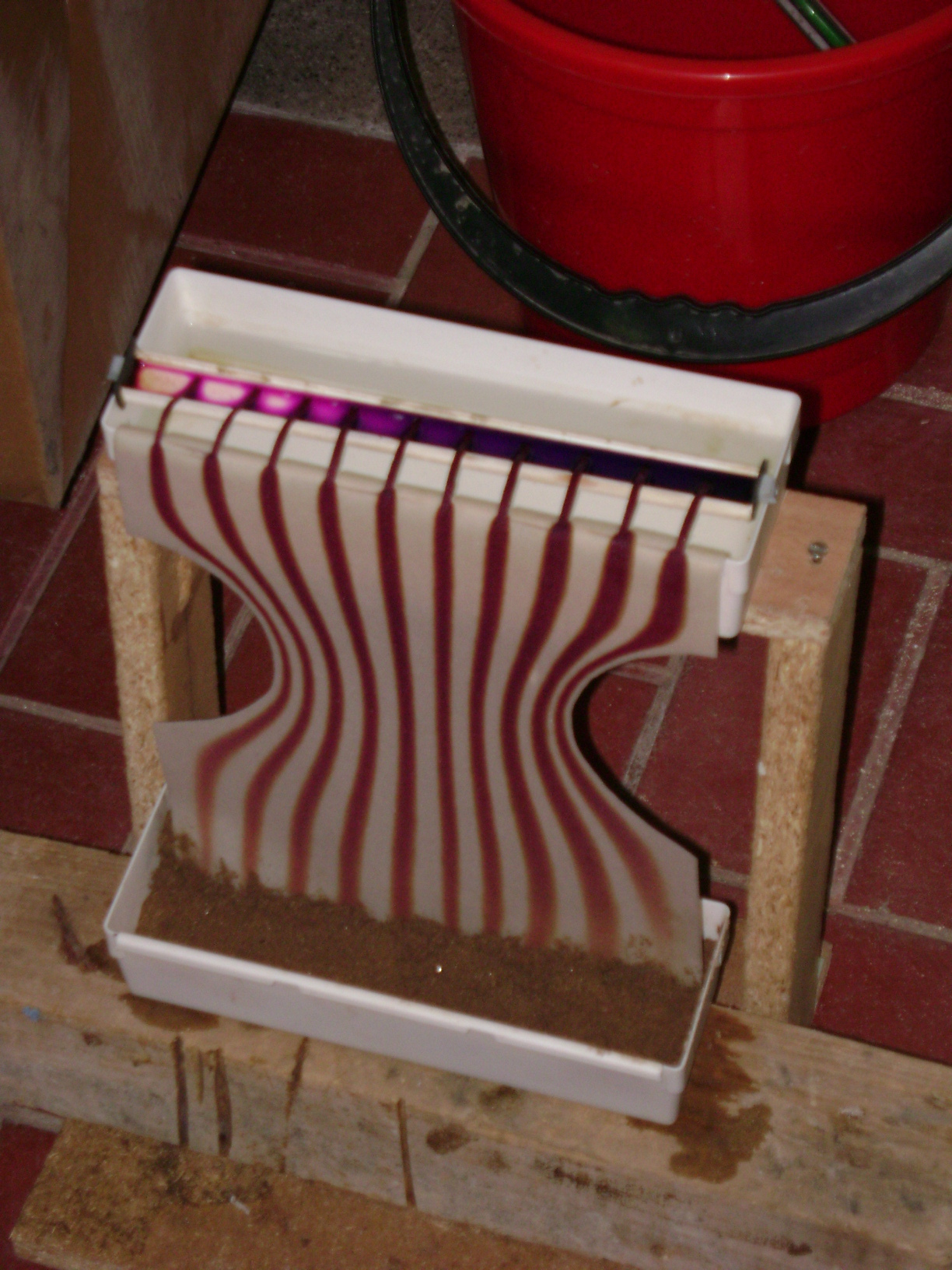

Figura 2 - Visualización de la formación de las líneas de corriente. Luego que las mismas hayan alcanzado la parte inferior de la hoja (luego de 10 - 15 minutos) se retira la hoja del aparato.
